Наименование
Комплексное техническое перевооружение и реконструкция подстанции 220 кВ НКАЗ
Описание

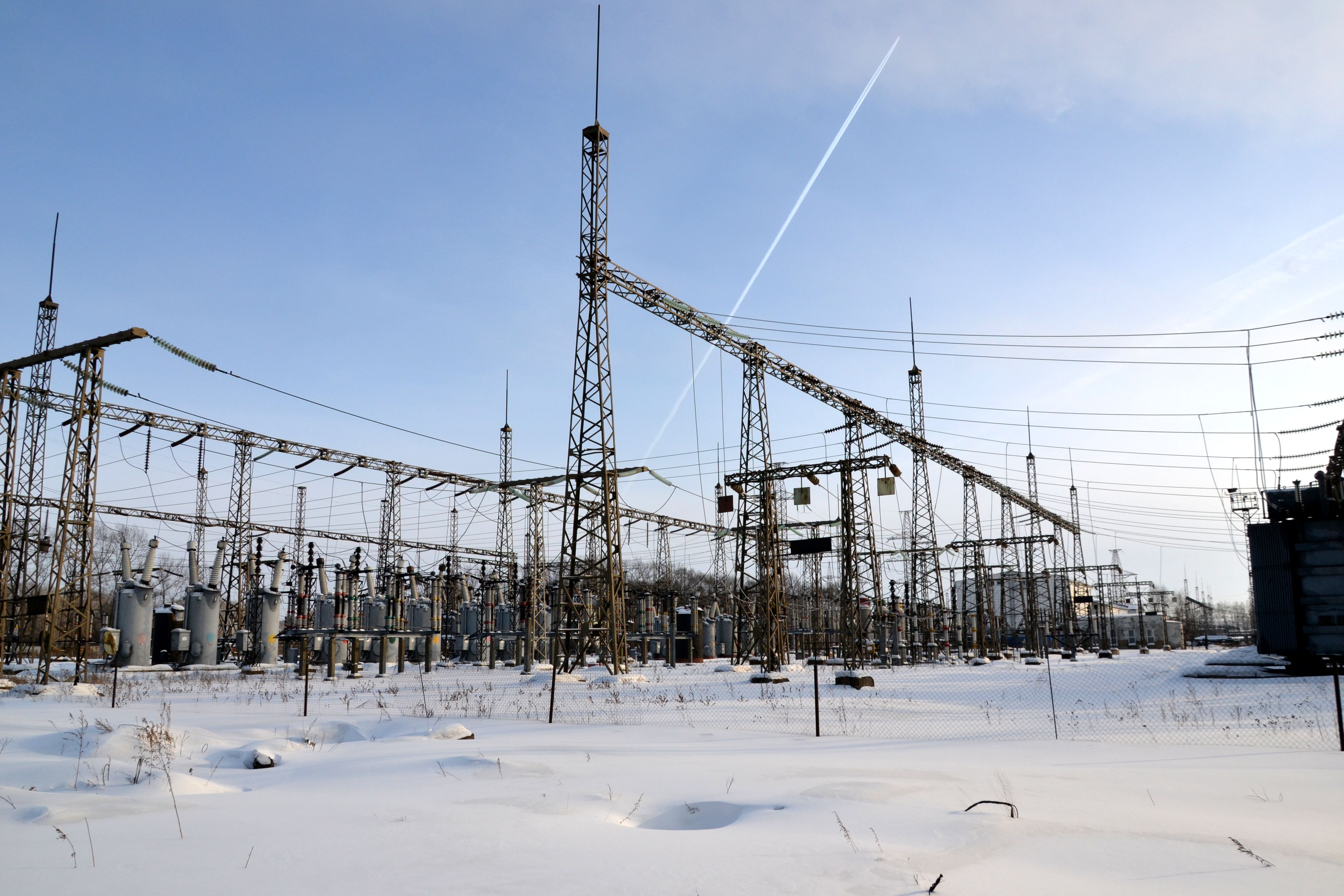

ПС 220 кВ НКАЗ расположена по адресу Кемеровская область, г. Новокузнецк, Кузнецкий район, ул. Обнорского, 69.
Подстанция 220 кВ НКАЗ располагается в промышленной зоне, в непосредственной близости от ОАО «РУСАЛ – НКАЗ»

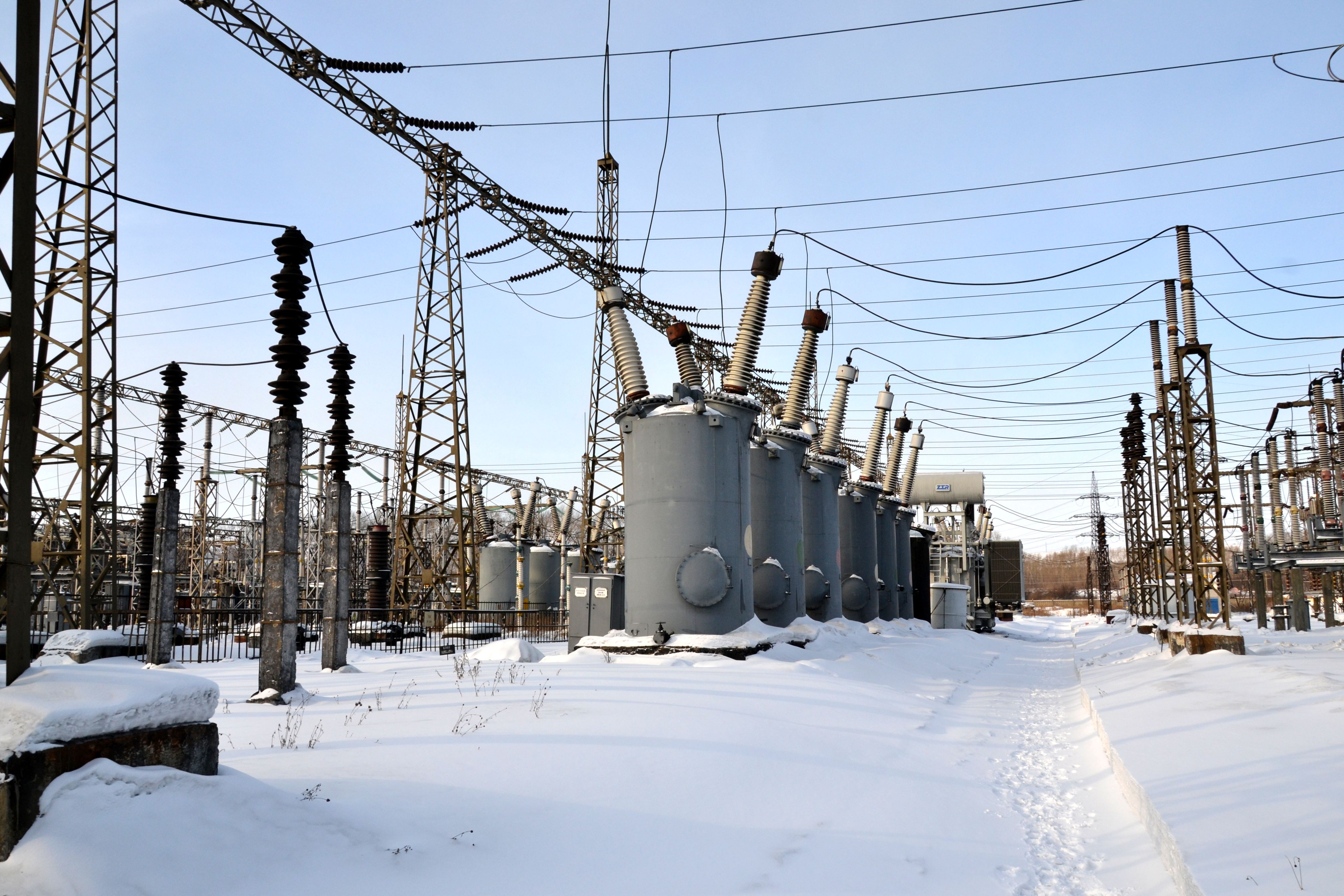

Реконструкцией предусматривается замена существующих автотрансформаторов АТ-1, 2 мощностью по 200 МВА на автотрансформаторы мощностью по 250 МВА, напряжением 220/110/10 кВ. Для обеспечения надежности сторонних потребителей на подстанции устанавливаются три новых трансформатора мощностью по 200 МВА, напряжением 220/10/10 кВ.

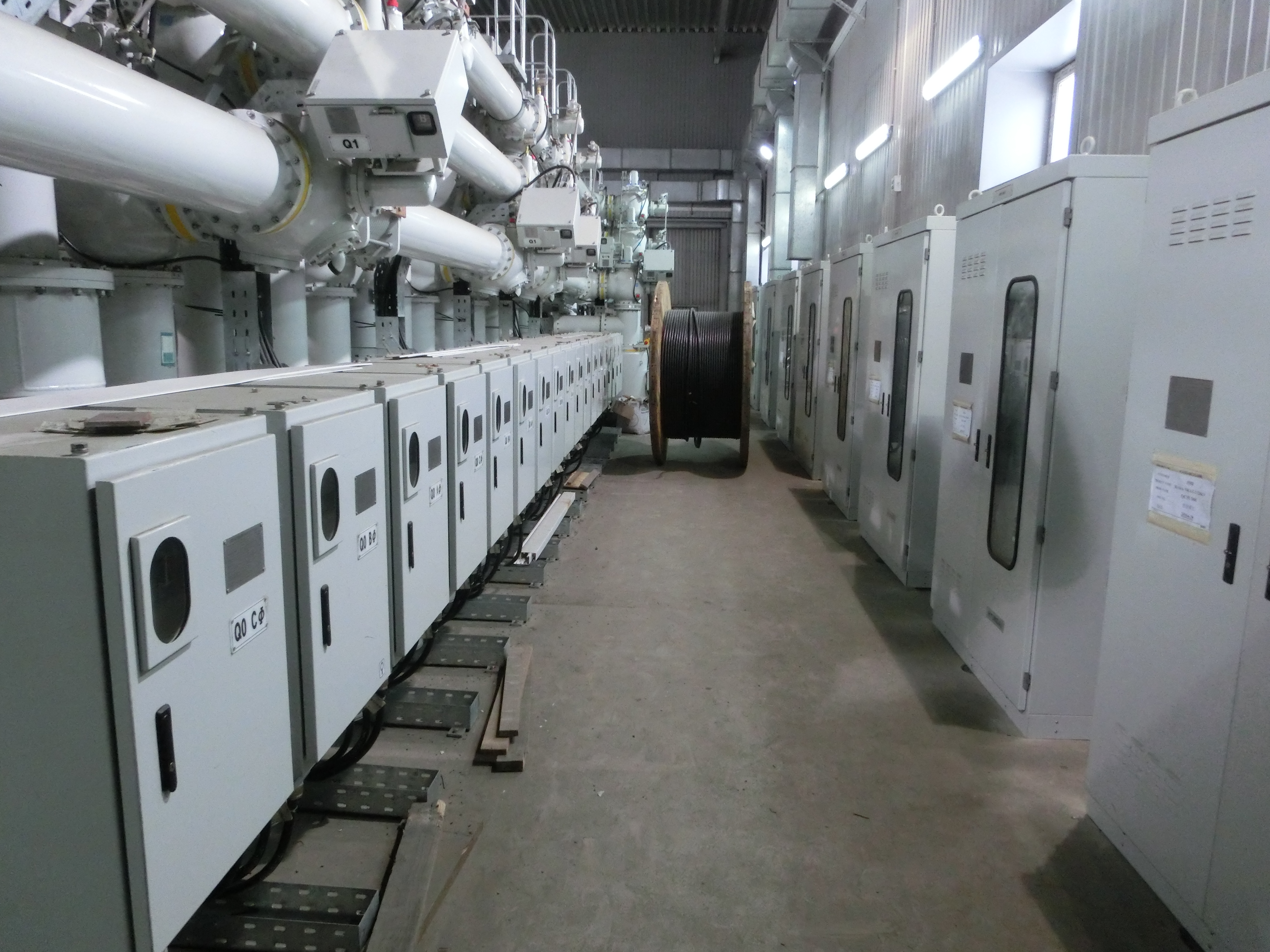

На стороне 220 кВ во вновь проектируемом РУ принята схема «две рабочие одиночные секционированные выключателем системы шин, с подключением АТ через развилку из выключателей» на четырнадцать линейных присоединений (7 – трансформаторных, 7 — линейных) предусмотрены две резервные ячейки.
РУ 110 кВ выполняется по блочной схеме с шестью линейными присоединениями (2 – линейных, 2 – трансформаторных, 2 – БСК 110 кВ).
